首页 > 产品中心 > 轮廓仪 > 粗糙度轮廓仪 > SJ5700E粗糙度轮廓表面测量仪

粗糙度轮廓表面测量仪

简要描述:SJ5700E粗糙度轮廓表面测量仪为全自动测量设备,操作者只需装好被测工件,在检定软件上设定扫描的开始、结束位置,点击【开始】按钮,测针会自动接触工件表面,并按设定的位置扫描;可高精度地测量精密加工零部件的粗糙度和轮廓形状,再选择所需评价参数即可进行评价。系统软件为简体中文操作系统,操作方便。

  • 更新时间:2024-07-24
  • 产品型号:SJ5700E
  • 厂商性质:生产厂家
  • 访  问  量:1001

详细介绍

品牌CHOTEST/中图仪器产地类别国产
应用领域综合

SJ5700E粗糙度轮廓表面测量仪可测量各种精密机械零件的粗糙度和轮廓形状参数,是一款广泛应用于精密机械五金加工、汽车零部件、轴承、机床零部件、模具、光学零部件加工等行业的小型粗糙度轮廓一体式测量仪。


粗糙度轮廓表面测量仪

仪器用拟合法来评定圆弧、直线等参数。从而可测量圆弧半/直径、直线度、角度、凸度、位置度、平行度、沟心距、倾斜度、垂直距离、水平距离、台阶等形状参数。该仪器还可对各种零件表面的粗糙度进行测试评定;可对平面、斜面、外圆柱面、内孔表面、深槽表面、圆弧面和球面的粗糙度进行测试,并实现多种参数测量。


产品功能

1.表面轮廓评定:

(1)轮廓尺寸测量:半径、直径、角度、距离、线性偏差;

(2)形位公差:直线度、圆度、位置度、平行度、垂直度、轮廓度等;

(3)建立坐标系:确定点、坐标轴、直线/垂直线,支持点-线、线-线建立坐标系,可平移/旋转坐标系;

(4)轮廓分析构造:确定相交点、相交线、圆、构造平移偏置点、线,建立回归直线,中心点、自由点等轮廓分析;

(5)自定义轮廓测量:可根据工件特性(比如有孔、槽的工件表面,测量流程自定义避开工件中不需要测量的部分,进行非连续性测量;

(6)特殊工具应用(选配):支持滚珠丝杆测量(纠正螺旋角)、螺纹牙形角/螺距测量、台阶高度、沟槽深度、沟槽底部尺寸、面积、凸度等;

(7)实际值与标称值比较。

2.表面粗糙度评定:

(1)Ra,Rp,Rv,Rz,Rt,Rmax,Rq,Rsk,Rku,RSm,RPc,Rdq,Rdc,Rmr;

(2)P(Pt\Pa)等参数、W参数等多参数评定;

(3)Motif参数、Rcore核心参数的评定。

粗糙度轮廓表面测量仪

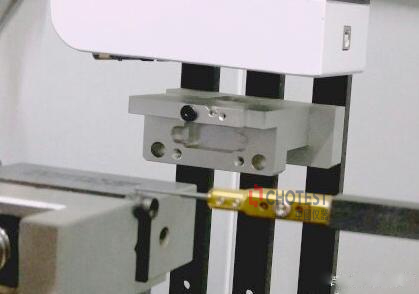

塑胶件测量

粗糙度轮廓表面测量仪

螺纹测量


3.滤波:2RC滤波,高斯滤波和零相位滤波;

4.界面友好,更符合中国用户操作习惯;

5.测量记录采用集中式数据库管理,可按被测件类型、生产单位、出厂编号、检测员、送检单位、设备编号、检定日期和有效日期等查询和管理测量记录;

6.输出多种格式报表(.doc,.docx,.xlsx,.pdf),并支持自定义报表,定制测量记录报表,可批量打印记录表,具有数据备份和还原数据库功能;

7.具有的CNC功能,能进行一系列高效率的CNC测量及CNC分析,具备SPC分析功能;

8.具备自动找拐点功能,能按照程序设置进行X轴自动找拐点;

9.成熟简单的标定,仪器自带高精度组合标定台,可对仪器的精度和测针磨损进行精确补偿;

10.可进行DXF(CAD)、PDF格式图纸导入,进行理论图纸与测量结果进行比对分析;特别是不规则的轮廓形状时,可以提供直观图形对比;

11.可对多次测量的轮廓曲线匹配后进行分析测量重复性;


SJ5700E粗糙度轮廓表面测量仪为全自动测量设备,操作者只需装好被测工件,在检定软件上设定扫描的开始、结束位置,点击【开始】按钮,测针会自动接触工件表面,并按设定的位置扫描;可高精度地测量精密加工零部件的粗糙度和轮廓形状,再选择所需评价参数即可进行评价。系统软件为简体中文操作系统,操作方便。
