光学镜片表面轮廓仪

简要描述:SuperViewW1光学镜片表面轮廓仪采用了扫描模块和内部抗振设计,可实现高0.05%的测量精度重复性和0.002nm的粗糙度RMS重复性,诠释始终如一的测量品质。

  • 更新时间:2022-05-07
  • 产品型号:
  • 厂商性质:生产厂家
  • 访  问  量:35

详细介绍

品牌CHOTEST/中图仪器价格区间面议
产品种类非接触式轮廓仪/粗糙度仪产地类别国产
应用领域环保,化工,生物产业,能源,综合

各种光学镜片和玻璃等超精密加工产物,其表面质量等级非常高。如果采用接触式的轮廓仪,会划伤器件表面,而一般的非接触式光学影像方法,也没有办法克服它的高透明度特性。中图仪器SuperViewW1光学轮廓仪为玻璃和光学镜片的表面质量提供了标准解决方案。


SuperViewW1光学轮廓仪通过测量干涉条纹的变化来测量表面三维形貌,专用于精密零部件之重点部位表面粗糙度、微小形貌轮廓及尺寸的非接触式快速测量。应用领域广泛,操作简便,可自动聚焦测量工件获取2D,3D表面粗糙度、轮廓等一百余项参数。



它的载物台尺寸为320*200mm(可定制),行程为140*110mm(可定制);测量的Z向范围可达10mm(2.5X镜头),Z向的最高精度可达0.1nm。


SuperViewW1光学镜片表面轮廓仪可测各类从超光滑到粗糙、低反射率到高反射率的物体表面,从纳米到微米级别工件的粗糙度、平整度、微观几何轮廓、曲率等,提供依据ISO/ASME/EUR/GBT四大国内外标准共计300余种2D、3D参数作为评价标准。



光学镜片表面粗糙度测量


如生活中智能手机、平板电脑、智能手表等日常的智能产品中常见的玻璃屏,需要对其表面粗糙度和轮廓进行检测。以手机玻璃屏为例:

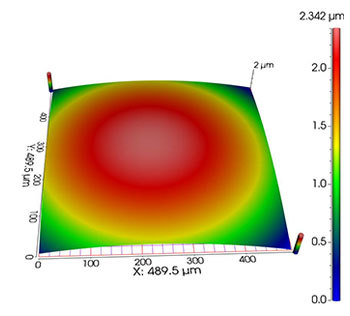

玻璃屏表面粗糙度检测


SuperViewW1光学镜片表面轮廓仪采用了扫描模块和内部抗振设计,可实现高0.05%的测量精度重复性和0.002nm的粗糙度RMS重复性,诠释始终如一的测量品质。


中图仪器,坚持以技术创新为发展基础,致力于精密测量、计量检测等仪器设备的研发、生产和销售,为用户提供从纳米到百米的精密测量解决方案!
